BLDBから上級者向け「TOYAN FS-L400BGC」14cc直列4気筒ガソリンエンジン組立キットが登場

公開 2026.09.14

BLDBから上級者向け「TOYAN FS-L400BGC」14cc直列4気筒ガソリンエンジン組立キットが登場

愛車のメカニズムに深く触れたいと考える皆さんに、BLDBから魅力的な製品が届きました。今回ご紹介するのは、14ccの4ストローク直列4気筒ガソリンエンジン組立キット「TOYAN FS-L400BGC」です。

このキットは、単に眺めるだけの模型ではなく、ガソリンを燃焼させて実際に運転させることのできる実動式の模型エンジン。OHC（オーバーヘッドカムシャフト）、90度位相クランク、水冷機構といった本格的なメカニズムを、ご自身の手で組み上げ、そして始動、調整まで行える上級者向けの製品です。

製品の主な情報

製品名: TOYAN FS-L400BGC 14cc直列4気筒ガソリンエンジン組立キット
どんな製品か: 燃料を燃焼させて運転する実動式の模型エンジン組立キット。OHC、90度位相クランク、水冷機構を搭載した上級者向け。
新しい点: 単気筒や2気筒の実動モデルから一歩進んだ、直列4気筒特有の点火間隔と回転のつながりを組み立てから体験できる点。
スペック:
- 総排気量: 14cc（3.5cc×4気筒）
- 本体寸法: 約16.35×5.05×10cm
- 本体重量: 約1,250g
- 対応回転域: 3,200から13,500rpm
- 最高出力: 3.05hp
- 燃料: オクタン価92以上のガソリン
- 冷却方式: 水冷、空冷併用
- 潤滑方式: はねかけ式（独立潤滑方式へ拡張可能）
価格（税込）:
- エンジン単体: 126,495円
- エンジン始動キット付き: 143,183円
- エンジン始動キットと台座付き: 156,533円
  （価格、在庫、付属品の構成は変更される場合があるため、注文時の商品ページ表示を優先してください。）
発売日: 2026年9月13日
購入・取り付けの方法: BLDB公式オンラインストアにて購入可能。未組立キットのため、ご自身で組み立て、必要な周辺部品を揃えて始動・調整を行う必要があります。

TOYAN FS-L400BGC 詳細

TOYAN FS-L400BGC

組み立てから始動まで、メカニズムを深く理解する

BLDBが新たに発売した「TOYAN FS-L400BGC」は、単なる展示用の模型とは一線を画します。燃料を燃焼させて実際に動く実動式の模型エンジンであり、4本のピストン、コンロッド、クランクシャフト、カムシャフト、吸排気バルブが連動する複雑な構造を、部品単位で組み立てる工程から楽しめます。完成後も、点火、燃料供給、冷却、潤滑といった運転に必要な要素を整え、実際にエンジンを始動させ、調整まで行えるのが大きな魅力です。

本体寸法は約16.35×5.05×10cm、本体重量は約1,250gと、卓上に収まるコンパクトなサイズに4気筒の燃焼機構が凝縮されています。総排気量は14ccで、各気筒の排気量は3.5ccです。

直列4気筒の心臓部

FS-L400BGCは、ボア（シリンダーの内径）16.6mm、ストローク（ピストンがシリンダー内を往復する距離）17.0mmのロングストローク設計を採用しています。これにより、トルク特性に優れたエンジンとなることが期待されます。対応回転域は3,200から13,500rpm、最高出力は3.05hpと案内されています。

4本のピストンはそれぞれコンロッドを介して一つのクランクシャフトに接続されます。クランクシャフトには90度位相構造が採用されており、4気筒の燃焼行程が時間差で続く構成となっています。これにより、吸気、圧縮、燃焼、排気の4行程が各気筒で進み、その力が一つの回転へとまとまる過程を、組み立てと運転の両方から確認できるでしょう。

高回転時の軸の振れやオイル漏れを抑えるため、クランクシャフト支持フレームと二重オイルシールが採用されています。部品を固定する際には、説明書に沿って締め付け順序、回転抵抗、軸の位置を確認することが求められます。

OHC動弁機構とシンクロプーリー

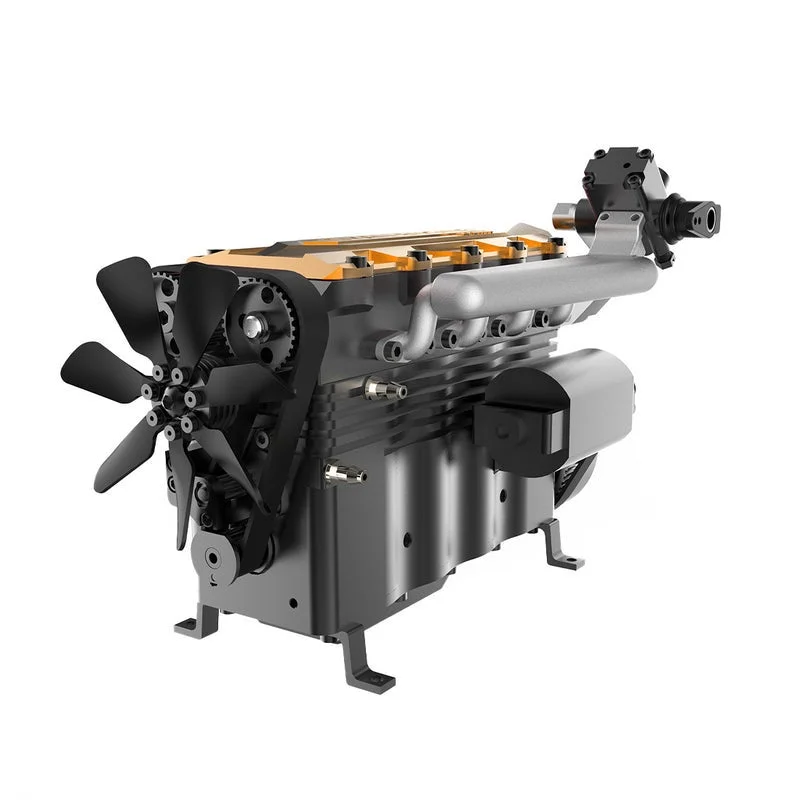

エンジンの内部構造と主要部品

動弁機構には、OHC（オーバーヘッドカムシャフト）方式が採用されています。これは、シリンダーヘッド上部のカムシャフトが吸排気バルブを直接駆動する方式で、高回転化や高性能化に貢献しやすい構造です。クランクシャフトの回転は、2基のシンクロプーリーを介してカムシャフトへ伝達されます。この構成により、クランクシャフトとカムシャフトの位相（回転角度のずれ）を正確に合わせ、ピストンの位置に応じて吸排気バルブを開閉させます。

組み立て時には、位相がずれると正常な始動につながらないため、正時位置の確認には高い精度が求められます。また、高進角カムシャフトと改良型バルブを組み合わせることで、スロットル操作に対する応答性と耐久性が考慮された設計となっています。FS-L400BGCを選ぶ際は、単に完成時の形状だけでなく、カム、バルブ、ピストンの位置関係を調整する工程まで含まれる製品であることを理解しておくと良いでしょう。

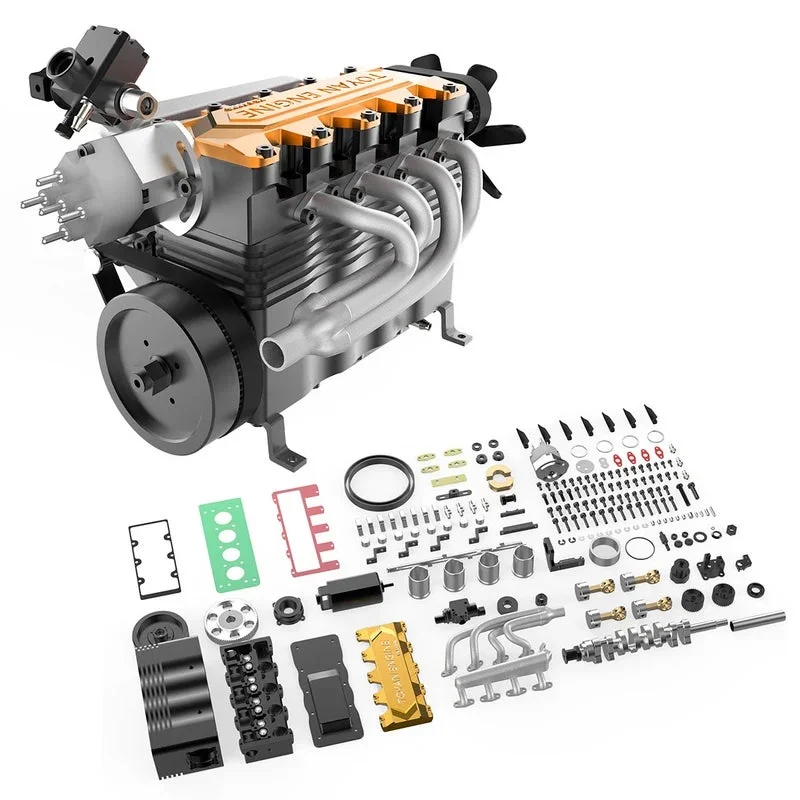

組み立て済みのエンジンモデルと構成部品

始動と調整の要点

燃料供給にはキャブレター、燃料ニードル、インテークマニホールドが使用されます。燃料はメーカー指定のオクタン価92以上のガソリンを使用する必要があり、燃料ニードルの調整は混合気に影響するため、初回始動では説明書の初期位置を基準とし、急激な変更は避けることが推奨されています。

点火にはCDI点火装置と1/4-32ねじのME8型スパークプラグが必要です。CDI点火（コンデンサ放電点火）は、コンデンサに蓄えられた電気を一気に放電してスパークプラグに強力な火花を飛ばす方式で、エンジンの始動性や高回転時の失火防止に優れます。始動方式は電動スターターで、始動用電源には6Vから12V、2Sから3SのLiPoバッテリー（リチウムポリマー電池）が推奨されています。

冷却方式は水冷と空冷の併用です。運転時にはウォーターポンプ、ラジエーターまたは冷却タンク、冷却チューブを接続し、冷却水を循環させます。潤滑方式は、クランクケース内部の回転を利用して潤滑剤を各部へ送るはねかけ式で、独立潤滑方式への拡張にも対応します。カムシャフトには一般的な潤滑グリースを定期的に塗布する必要があります。

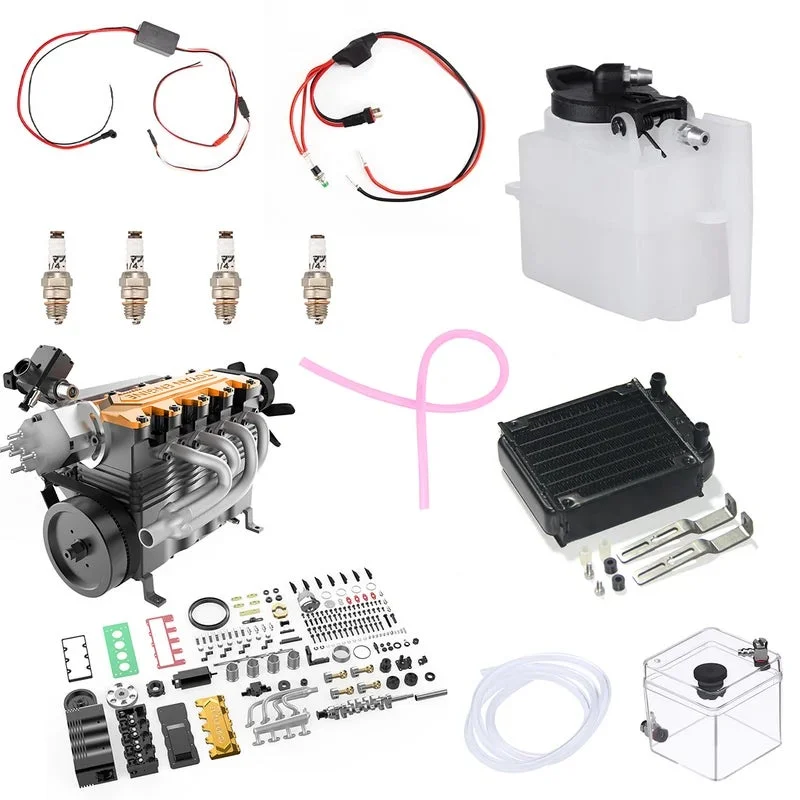

模型用エンジンの組み立てキット

3つの販売構成

TOYAN FS-L400BGCは、利用者の環境やニーズに合わせて3つの販売構成が用意されています。価格は2026年9月13日確認時点のものです。

エンジン模型（126,495円）
FS-L400BGCの未組立エンジンキット、TOYANエンジン用工具セット、組立説明書が含まれます。始動、点火、燃料供給、水冷、電源に必要な周辺部品は含まれていません。すでに必要な部品を所有している方や、用途に合わせて動作環境を個別に構成したい方向けです。
エンジン模型とエンジン始動キット（143,183円）
エンジン本体に、対応する始動用部品が組み合わされた構成です。燃料、冷却水、バッテリー、充電器など別途必要な消耗品や電源は注文前に確認が必要です。
エンジン模型、エンジン始動キット、台座（156,533円）
始動用部品に加えて台座が付属する構成です。卓上で始動試験を行う際に便利ですが、台座を水平で安定した作業面へ固定し、排気方向と回転部の周囲に十分な空間を設ける必要があります。

製品仕様

項目	内容
ブランド	TOYAN
モデル	FS-L400BGC
商品形態	未組立エンジンキット
エンジン形式	ガソリン内燃エンジン
シリンダー配列	直列4気筒
サイクル	4ストローク
動弁機構	OHC
排気量	14cc、3.5cc×4気筒
ボア	16.6mm
ストローク	17.0mm
回転数	3,200から13,500rpm
最高出力	3.05hp
冷却方式	水冷、空冷併用
潤滑方式	はねかけ式、独立潤滑方式へ拡張可能
始動方式	電動スターター
点火方式	CDI点火
スパークプラグ	1/4-32ねじ、ME8型
始動電源	6から12V、2Sから3S LiPoバッテリー推奨
燃料	オクタン価92以上のガソリン
本体サイズ	約16.35×5.05×10cm
本体重量	約1,250g
パッケージサイズ	約21.5×21.5×17cm
パッケージ重量	約1,950g
対象年齢	16歳以上

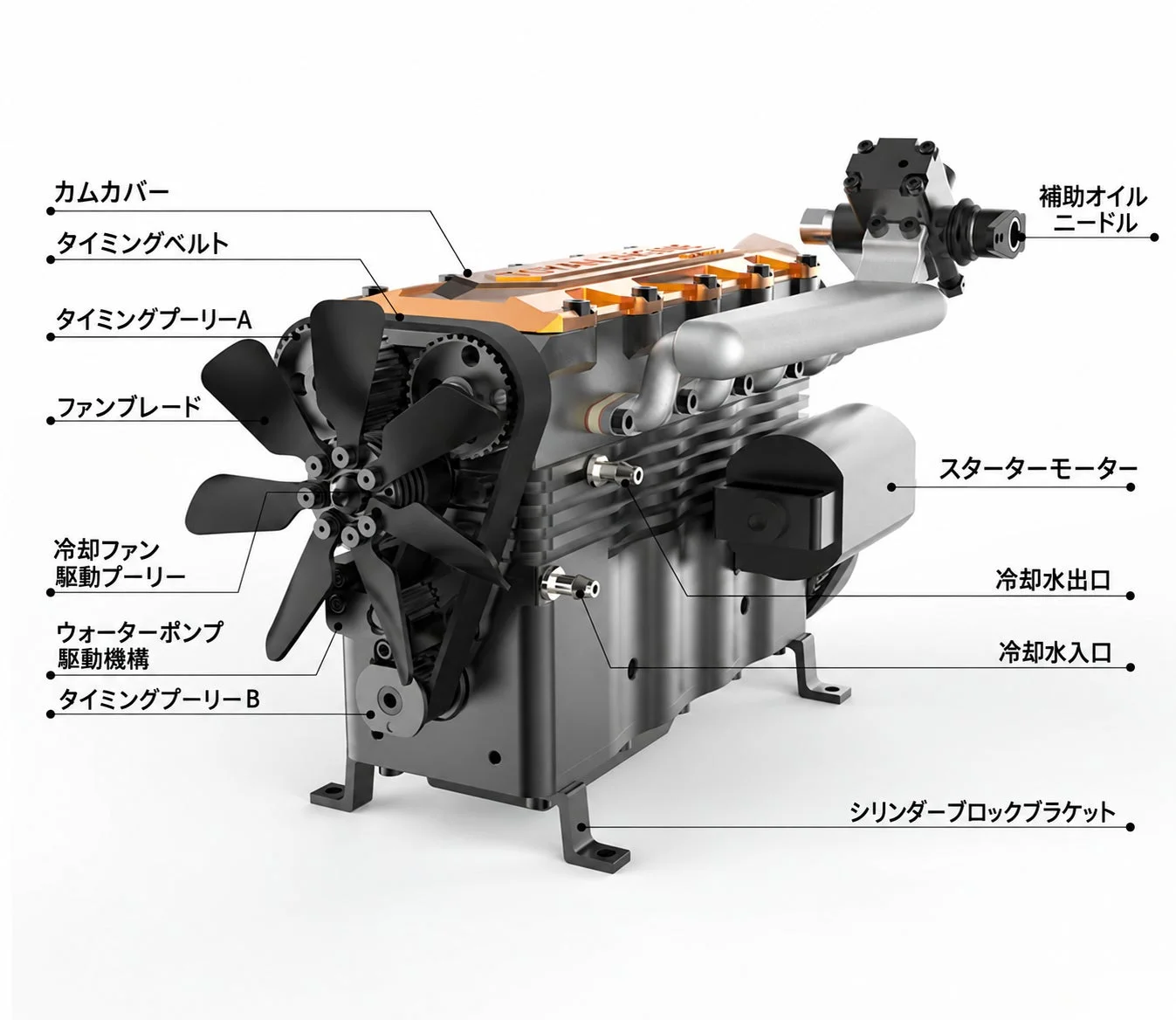

エンジンの内部構造

購入時の注意点と安全に関する情報

BLDBのエンジン模型シリーズには、モーターで内部機構を動かす電動可動模型と、燃料を燃焼させる実動エンジンの両方があります。FS-L400BGCは後者に該当し、完成後すぐにスイッチを入れて動かす展示模型ではありません。購入の際は、組み立て経験、始動設備、屋外作業場所、安全管理、周辺部品の準備を含めて判断することが重要です。

RCカーやボートへの搭載も検討できますが、適切な冷却、点火、始動、駆動系を用意する必要があります。車体や船体への適合は保証されていないため、搭載前に本体寸法、重量、出力軸、減速比、クラッチ、冷却能力、燃料タンク位置、排気経路、振動対策、制動能力、電源容量などを確認してください。公道での使用については、特に明記されていません。

本製品は玩具ではなく、燃料、火気、高温部、排出ガス、高速回転部を扱う上級者向け模型エンジンです。対象年齢は16歳以上ですが、年齢のみで安全な取り扱いを保証するものではありません。必ず屋外または十分に換気された環境で運転し、排出ガスを吸い込まないように注意してください。燃料の保管と給油は火気から離れた場所で行い、漏れがある状態で始動しないことが大切です。運転中と停止直後は、エンジン、排気管、冷却系へ触れないようにしましょう。
